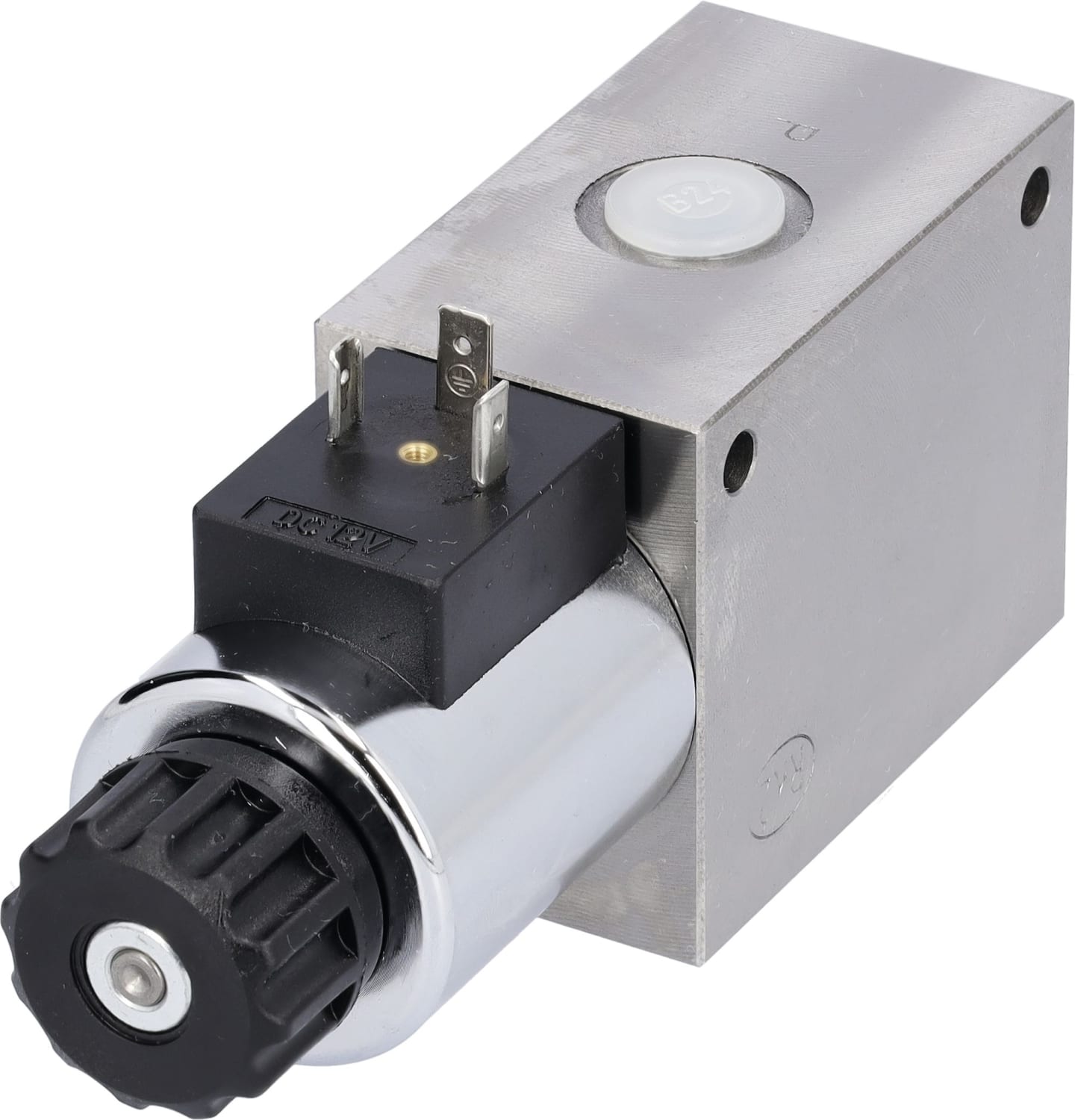

6/2-Wegeventil "TB" 12 V, G 3/8" IG, 40 l/min
Artikelnr.: 11042935- 6/2-Wegeventil zur Erweiterung einer doppeltwirkenden Hydraulikfunktion
- 12 V, G 3/8" IG
- Nenndurchfluss 40 l/min
142,95 € / Stück|inkl. MwSt.
zzgl. 6,99 € Versandkosten
Lieferzeit 1 - 3. Juli (2-4 Werktage)
Aktuelle Menge ist 1
Produktvorteile
- 6/2-Wegeventil zur Erweiterung einer doppeltwirkenden Hydraulikfunktion
- 12 V, G 3/8" IG
- Nenndurchfluss 40 l/min
- Schiebeventil – geringe innere Leckage zulässig
Produktdetails
| Anschluss | G 3/8" IG |
|---|---|
| Nenndurchfluss | 40 l/min |
| Spannung | 12 V |
| Überdeckung | positiv |
| Anzugsdrehmoment | 30 Nm |
| Betriebsmittel | Hydrauliköl nach DIN 51524 |
| Betriebsdruck max. | 250 bar |
| Rücklaufdruck max. | 50 bar |
| Betriebstemperatur | -20 bis +80 °C |
| Gewicht | 2,8 kg |
| L x B x H | 179 x 75 x 57 mm |
Kurzbeschreibung
Lieferumfang
Lieferung ohne Magnetschalter
Geeignet für
alle gängigen Hydrauliksysteme
Hinweis
Hydrauliköl nach DIN 51524 entspricht einer Viskosität von 10 – 200 mm²/s.
Einbauanleitung:
Das 6/2-Wegeventil kann in beliebiger Position in eine Hydraulikleitung eingebaut werden.
Die Anschlüsse "A" und "B" sind die Eingänge und die Anschlüsse "A1" und "B1" sind die Ausgänge für die vorhandene Leitung.
Die Anschlüsse "A2" und "B2" sind zu dem zusätzlichen Verbraucher zu führen.
Bei der Montage des Steuerventils auf einer Konsole sollte zwischen der Konsole und dem Steuerventil eine Unterlegscheibe an jeder Schraube positioniert werden, damit das Gehäuse sich nicht verziehen kann.
Bedienungsanleitung:
Das Ventil wird über einen handelsüblichen Magnetstecker mit einer Stromquelle verbunden.
Hierzu muss ein Schalter in die Leitung montiert werden, um die Betätigung des Elektromagneten möglich zu machen.
Der Elektromagnet betätigt den Steuerschieber, um die zusätzliche Funktion freizuschalten.
Einbauanleitung:
Das 6/2-Wegeventil kann in beliebiger Position in eine Hydraulikleitung eingebaut werden.
Die Anschlüsse "A" und "B" sind die Eingänge und die Anschlüsse "A1" und "B1" sind die Ausgänge für die vorhandene Leitung.
Die Anschlüsse "A2" und "B2" sind zu dem zusätzlichen Verbraucher zu führen.
Bei der Montage des Steuerventils auf einer Konsole sollte zwischen der Konsole und dem Steuerventil eine Unterlegscheibe an jeder Schraube positioniert werden, damit das Gehäuse sich nicht verziehen kann.
Bedienungsanleitung:
Das Ventil wird über einen handelsüblichen Magnetstecker mit einer Stromquelle verbunden.
Hierzu muss ein Schalter in die Leitung montiert werden, um die Betätigung des Elektromagneten möglich zu machen.
Der Elektromagnet betätigt den Steuerschieber, um die zusätzliche Funktion freizuschalten.
Produktbeschreibung
Das 6/2-Wegeventil kann zur Erweiterung einer doppeltwirkenden Hydraulikfunktion eingesetzt werden und ist für alle gängige Hydrauliksysteme geeignet.
In stromlosem Zustand fließt das Öl von den Anschlüssen A und B zu den Anschlüssen A1 und B1.
Unter Strom (bestromter Magnet) erfolgt eine Umlenkung des Ölstroms von den Anschlüssen A und B zu den zusätzlichen Verbrauchern A2 und B2.
Da das Ventil ein Schieberventil ist, ist eine geringe innere Leckage zulässig.
In stromlosem Zustand fließt das Öl von den Anschlüssen A und B zu den Anschlüssen A1 und B1.
Unter Strom (bestromter Magnet) erfolgt eine Umlenkung des Ölstroms von den Anschlüssen A und B zu den zusätzlichen Verbrauchern A2 und B2.
Da das Ventil ein Schieberventil ist, ist eine geringe innere Leckage zulässig.
