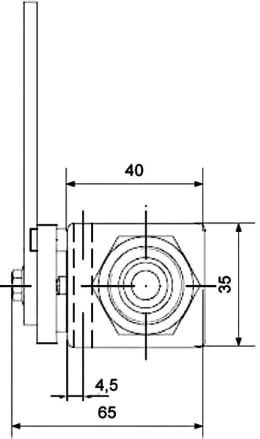

Hubbegrenzer 250 bar für Hydraulikzylinder

Der Arbeitshub eines Hydraulikzylinders kann durch den Einbau eines Hubbegrenzers in das Leitungssystem bestimmt werden.
In Ausgangsstellung ist der Hubbegrenzer geöffnet.
Ein an der Zylinderstange und am Hubbegrenzer-Griff befestigtes Seil betätigt im gespannten Zustand den Schaltgriff.
Dieser dreht über die Schaltwelle die T-Kugel auf Sperrstellung, wodurch die Durchströmung unterbrochen wird.

Die Zylinderstange bleibt auf der eingestellten Position stehen.
Nach Zuschaltung des Leerumlaufes am separaten Steuerventil wird die Eingangsseite des Hubbegrenzers drucklos und der anstehende Druck auf der Ausgangsseite bewegt die schwimmend gelagerte Dichtkugel.
Diese gibt über die T-Bohrung den Rücklauf frei.
Der Zylinder fährt ein und das Betätigungsseil löst sich.
Durch die Rollfeder wird der Hahn wieder in Ausgangsstellung gebracht.
