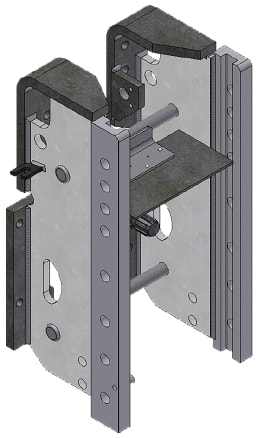

Walterscheid Anhängebock "KU398" 309/22/30 mm, ohne Kugel, 8002460
Artikelnr.: 10760182- A
- 309 mm
- B
- 30 mm
- C
- 22 mm
2.755,00 € / Stück|inkl. MwSt.
zzgl. 18,99 € Versandkosten
Lieferzeit 21 - 23. Juli (19-21 Werktage)
Aktuelle Menge ist 1
Produktdetails
| A | 309 mm |
|---|---|
| B | 30 mm |
| C | 22 mm |
| D1 | 200 mm |
| D2 | 220 mm |
| D3 | 340 mm |
| E1 | 55 mm |
| E2 | 81 mm |
| E3 | 111 mm |
| E4 | 208 mm |
| E5 | 190 mm |
| Anzahl Rastung | 8 |
| Breite Nut | 30 mm |
| Weite Schiene | 309 mm |
| Ø Rastbolzen | 22 mm |
| Schlittenweite | 309/22/30 mm |
| D-Wert | 73,5 kN |
| Stützlast | 2.000 kg |
| EG Nr. | e1*89/173*0216 |
| AP-Code | L-OL1-EH-0/39 |
| Farbe | schwarz |
| Referenz | KU398 |
Kurzbeschreibung
Ausführung
ohne Kugel
Hinweis
Alle Komponenten sind geräte- und leistungsspezifisch ausgelegt und dürfen nicht gegen andere als die von Walterscheid vorgeschriebenen Komponenten ausgetauscht werden. Beschädigte oder fehlende Teile nur durch original Walterscheid-Teile ersetzen und vorschriftsmäßig und nach Absprache mit Walterscheid nachrüsten.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.
Bei Bedarf 14 St. Sechskantschrauben M 16 x 50 - 10.9 DIN 933 mitbestellen.
Die Zuordnung, Montage und Verwendung dieses Modells setzt eine detaillierte Voruntersuchung durch Fachpersonal voraus. Dabei ist es zwingend erforderlich, die vorhandenen Einrichtungen und die gesamte Maschinen- und Geräteausstattung auf ihre Anbaueignung zu überprüfen. Hierbei sind insbesondere die Kennwerte (z. B. Stütz- und Anhängelasten oder Drehmomente) und die Geometrien (z. B. Abmessungen, Anschraublochbilder, Freiräume) zu beachten. Abhängig von der vorhandenen Ausstattung der Maschine kann dies den Einsatz oder Erwerb weiterer Komponenten zur Folge haben. Inhalte von Bedienungsanleitungen müssen zwingend berücksichtigt werden.
Bei Bedarf 14 St. Sechskantschrauben M 16 x 50 - 10.9 DIN 933 mitbestellen.
Marke
Walterscheid | Zum Walterscheid Shop auf baywa.de
Produktbeschreibung
Der Anhängebock "KU398" von Walterscheid ist zur Aufnahme von höhenverstellbaren Kupplungen geeignet.
Er verfügt über eine Vielzahl von Rastpositionen.
Die Führungsleisten besitzen eine hohe Verschleißfestigkeit.
Er verfügt über eine Vielzahl von Rastpositionen.
Die Führungsleisten besitzen eine hohe Verschleißfestigkeit.
