Zusatzsteuergerät für Bosch SB 23 LS, AK -TB-, sitzdichtend, rechts
Artikelnr.: 11576520- Nenndurchfluss
- 120 l/min
- Seite
- rechts
- Anschluss
- M 22 x 1,5
559,00 € / Stück|inkl. MwSt.
zzgl. 6,99 € Versandkosten
Lieferzeit 1 - 3. Juli (2-4 Werktage)
Aktuelle Menge ist 1
Produktdetails

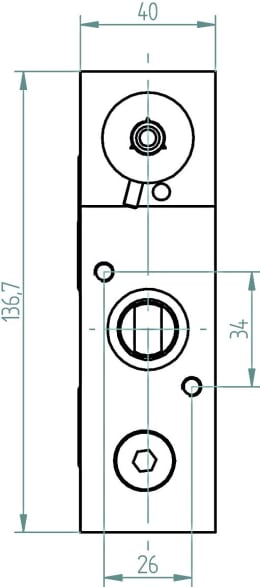

| Nenndurchfluss | 120 l/min |
|---|---|
| Seite | rechts |
| Anschluss | M 22 x 1,5 |
| Betriebsdruck max. | 250 bar |
| Rücklaufdruck max. | 50 bar |
| Überdeckung | positiv |
| Anzugsdrehmoment | 30 Nm |
| Betriebsmittel | Hydrauliköl nach DIN 51524 |
| Betriebstemperatur | -20 bis +80 °C |
| Gewicht | 5,74 kg |
| L x B x H | 250 x 150 x 40 mm |
Kurzbeschreibung
Passend für
Traktor
Hydraulik
Bosch-System SB 23 LS, AK -TB-, sitzdichtend
Fendt
Farmer 400
Favorit 500, 700, 800, 900
Xylon 520, 522, 524
Deutz-Fahr
Agrotron, alle Typen
Massey Ferguson
Serie 7000
Case IH
Serie CS
Claas
Lindner
McCormick
Serie MC
New Holland
Steyr
Serie 9000
Doppstadt
LTS-Trac 160
Landini
Legend 180 Top
JCB
Hydraulik
Bosch-System SB 23 LS, AK -TB-, sitzdichtend
Fendt
Farmer 400
Favorit 500, 700, 800, 900
Xylon 520, 522, 524
Deutz-Fahr
Agrotron, alle Typen
Massey Ferguson
Serie 7000
Case IH
Serie CS
Claas
Lindner
McCormick
Serie MC
New Holland
Steyr
Serie 9000
Doppstadt
LTS-Trac 160
Landini
Legend 180 Top
JCB
Anwendung
Das Steuerventil hat vier Stellungen des Hebels, die Mittelstellung, Druck auf A, Druck auf B und die Schwimmstellung.
Ist das Anzugsdrehmoment eingehalten worden, so bewegt sich der Steuerkolben leichtgängig in seine Mittelstellung zurück aus jeder anderen Position.
Auf dem Anschluss A befindet sich die Zusatzfunktion Endabschaltung.
Diese ist in Funktion, wenn der Anschluss A einen Druck entwickelt von über 180 bar.
Schaltet das Ventil nicht automatisch ab, erreicht der Schlepper diesen Druck nicht, oder die Anzugsbolzen wurden doch zu fest angezogen, so dass der Steuerkolben klemmt.
Erreicht der Schlepper diesen Druck nicht, so muss ein Umbau der Endabschaltung vorgenommen werden.
Dieser Umbau erfolgt mit einer gesonderten Anleitung.
Sollte der Steuerkolben klemmen, so sind die Anzugsdrehmomente der Ankerschrauben zu überprüfen.
Das Ventil hat eine Schwimmstellung.
Diese befindet sich hinter der Schaltposition von B (Senken).
Die Schaltposition B hat auch eine Rastung.
Diese Rastung wird nicht durch die Endabschaltung entriegelt.
Das Ventil ist mit einem Stromregelventil ausgestattet.
Dieses befindet sich mit einer Drehvorrichtung auf der Seite des freistehenden Steuerkolbens.
Wird das Handrad nach links gedreht erhöht sich der Volumenstrom.
Wird das Handrad nach rechts gedreht, verringert sich der Volumenstrom.
Ist das Anzugsdrehmoment eingehalten worden, so bewegt sich der Steuerkolben leichtgängig in seine Mittelstellung zurück aus jeder anderen Position.
Auf dem Anschluss A befindet sich die Zusatzfunktion Endabschaltung.
Diese ist in Funktion, wenn der Anschluss A einen Druck entwickelt von über 180 bar.
Schaltet das Ventil nicht automatisch ab, erreicht der Schlepper diesen Druck nicht, oder die Anzugsbolzen wurden doch zu fest angezogen, so dass der Steuerkolben klemmt.
Erreicht der Schlepper diesen Druck nicht, so muss ein Umbau der Endabschaltung vorgenommen werden.
Dieser Umbau erfolgt mit einer gesonderten Anleitung.
Sollte der Steuerkolben klemmen, so sind die Anzugsdrehmomente der Ankerschrauben zu überprüfen.
Das Ventil hat eine Schwimmstellung.
Diese befindet sich hinter der Schaltposition von B (Senken).
Die Schaltposition B hat auch eine Rastung.
Diese Rastung wird nicht durch die Endabschaltung entriegelt.
Das Ventil ist mit einem Stromregelventil ausgestattet.
Dieses befindet sich mit einer Drehvorrichtung auf der Seite des freistehenden Steuerkolbens.
Wird das Handrad nach links gedreht erhöht sich der Volumenstrom.
Wird das Handrad nach rechts gedreht, verringert sich der Volumenstrom.
Vergl. Nr.
Bosch:
0 521 610 000, 0 521 610 001, 0 521 610 003, 0 521 610 004, 0 521 610 005, 0 521 610 007, 0 521 610 008, 0 521 610 010, 0 521 610 011, 0 521 610 012, 0 521 610 015, 0 521 610 016, 0 521 610 017, 0 521 610 019, 0 521 610 027, 0 521 610 044, 0 521 610 046, 0 521 610 048, 0 521 610 059, 0 521 610 068, 0 521 610 071, 0 521 610 086, 0 521 610 087, 0 521 610 092, 0 521 610 096
Schaltplan L70D2Q3-RH
Rexroth:
R917 005 614, R917 005 615
Deutz-Fahr: 04418202.4, 2.3729.480.0, 2.3729.520.0
Steyr: 1-32-573-115
JCB: 25/220738
0 521 610 000, 0 521 610 001, 0 521 610 003, 0 521 610 004, 0 521 610 005, 0 521 610 007, 0 521 610 008, 0 521 610 010, 0 521 610 011, 0 521 610 012, 0 521 610 015, 0 521 610 016, 0 521 610 017, 0 521 610 019, 0 521 610 027, 0 521 610 044, 0 521 610 046, 0 521 610 048, 0 521 610 059, 0 521 610 068, 0 521 610 071, 0 521 610 086, 0 521 610 087, 0 521 610 092, 0 521 610 096
Schaltplan L70D2Q3-RH
Rexroth:
R917 005 614, R917 005 615
Deutz-Fahr: 04418202.4, 2.3729.480.0, 2.3729.520.0
Steyr: 1-32-573-115
JCB: 25/220738
Hinweis
Hydrauliköl nach DIN 51524 entspricht einer Viskosität von 10 – 200 mm²/s.
Einbauanleitung:
Die Endplatte wird abgenommen in dem die Ankerschrauben herausgedreht werden.
Das Steuerventil wird als Ersatz für ein Steuerventil eingesetzt oder als zusätzliches Ventil eingebaut.
Als zusätzliches Ventil müssen längere Ankerschrauben oder Stehbolzen zum Einsatz kommen sowie ein Anschlussblock für die Abreißkupplungen montiert werden.
Mit der Endplatte wird das Zusatzsteuerventil wieder verschraubt.
Hier muss unbedingt ein Anzugsdrehmoment der Ankerschrauben oder der Stehbolzen von 30 Nm eingehalten werden.
Dies kann mit einem Drehmomentschlüssel überprüft werden.
Es werden 3 Distanzscheiben mit einer Stärke von 0,05 mm mitgeliefert.
Diese sind zwischen dem vorhandenen und dem neuen Ventil auf den Ankerschrauben oder Stehbolzen zu positionieren, damit der Ventilblock sich bei dem Anziehen der Schrauben nicht verzieht.
Einbauanleitung:
Die Endplatte wird abgenommen in dem die Ankerschrauben herausgedreht werden.
Das Steuerventil wird als Ersatz für ein Steuerventil eingesetzt oder als zusätzliches Ventil eingebaut.
Als zusätzliches Ventil müssen längere Ankerschrauben oder Stehbolzen zum Einsatz kommen sowie ein Anschlussblock für die Abreißkupplungen montiert werden.
Mit der Endplatte wird das Zusatzsteuerventil wieder verschraubt.
Hier muss unbedingt ein Anzugsdrehmoment der Ankerschrauben oder der Stehbolzen von 30 Nm eingehalten werden.
Dies kann mit einem Drehmomentschlüssel überprüft werden.
Es werden 3 Distanzscheiben mit einer Stärke von 0,05 mm mitgeliefert.
Diese sind zwischen dem vorhandenen und dem neuen Ventil auf den Ankerschrauben oder Stehbolzen zu positionieren, damit der Ventilblock sich bei dem Anziehen der Schrauben nicht verzieht.
Produktbeschreibung
Das Zusatzsteuergerät besteht aus einem 5/4-Wegeventil.
Dieses kann manuell zur Steuerung von Zylindern und Hydromotoren verwendet werden und verfügt über ein Load-Sensing-Ventil.
Das Steuergerät (Vierstellungssteuergerät) kann für doppeltwirkende Hydraulikzylinder eingesetzt werden.
Das Ventil ist auf dem Anschluss B mit einem mechanisch entsperrbaren Sitzventil abgedichtet und auf dem Anschluss A ist das Ventil schiebergedichtet.
Dadurch ist das Ventil zum Verbraucher hin nahezu leckagefrei.
Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist.
Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B sind miteinander verbunden zum Rücklauf).
Die Position Schwimmstellung kann als gerastete Senkenstellung genutzt werden.
Dabei ist auf die Senkgeschwindigkeit zu achten.
Das Ventil ist mit einem Stromregelventil ausgestattet, damit eine Voreinstellung des Volumenstroms für die Verbraucheranschlüsse A und B dieses Zusatzsteuerventils möglich wird.
Das Zusatzsteuerventil kann wahlweise mit Single-Hebel, oder mit Seilzugfernbedienung bestückt werden.
Ein Stauventil ist vorhanden, um ein Druckabfall entgegen der Flussrichtung zu verhindern.
Dieses kann manuell zur Steuerung von Zylindern und Hydromotoren verwendet werden und verfügt über ein Load-Sensing-Ventil.
Das Steuergerät (Vierstellungssteuergerät) kann für doppeltwirkende Hydraulikzylinder eingesetzt werden.
Das Ventil ist auf dem Anschluss B mit einem mechanisch entsperrbaren Sitzventil abgedichtet und auf dem Anschluss A ist das Ventil schiebergedichtet.
Dadurch ist das Ventil zum Verbraucher hin nahezu leckagefrei.
Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist.
Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B sind miteinander verbunden zum Rücklauf).
Die Position Schwimmstellung kann als gerastete Senkenstellung genutzt werden.
Dabei ist auf die Senkgeschwindigkeit zu achten.
Das Ventil ist mit einem Stromregelventil ausgestattet, damit eine Voreinstellung des Volumenstroms für die Verbraucheranschlüsse A und B dieses Zusatzsteuerventils möglich wird.
Das Zusatzsteuerventil kann wahlweise mit Single-Hebel, oder mit Seilzugfernbedienung bestückt werden.
Ein Stauventil ist vorhanden, um ein Druckabfall entgegen der Flussrichtung zu verhindern.
