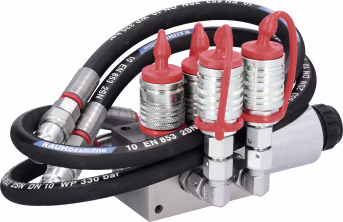

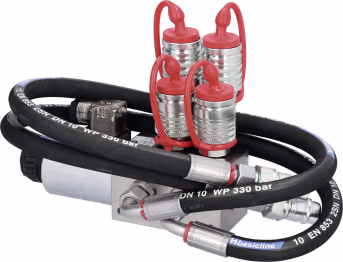

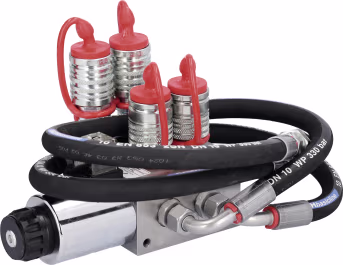

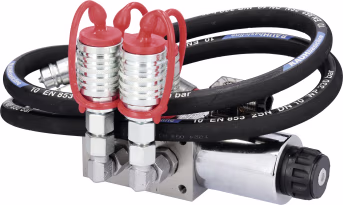

Zusatzsteuerventil 12 V DC, 6/2 Wegeventil -TB-, Grundventilausführung, inkl. Elektroeinheit und Wippschalter
Artikelnr.: 10165063- Spannung
- 12 V DC
- Anschluss
- STM-3
- Nenndurchfluss
- 70 l/min
509,00 € / Stück|inkl. MwSt.
zzgl. 6,99 € Versandkosten
Lieferzeit 1 - 3. Juli (2-4 Werktage)
Aktuelle Menge ist 1
Produktdetails
| Spannung | 12 V DC |
|---|---|
| Anschluss | STM-3 |
| Nenndurchfluss | 70 l/min |
| L x B x H | 215 x 150 x 100 mm |
| Betriebstemperatur | -20 bis +80 °C |
| Betriebsdruck max. | 250 bar |
| Rücklaufdruck max. | 50 bar |
| Gewicht | 7,6 kg |
| Betriebsmittel | Hydrauliköl nach DIN 51524 |
| Anzugsdrehmoment | 30 Nm |
Kurzbeschreibung
Ausführung
6/2 Wegeventil -TB-, Grundventilausführung, inkl. Elektroeinheit und Wippschalter
Passend für
allen gängigen Hydrauliksysteme
Lieferumfang

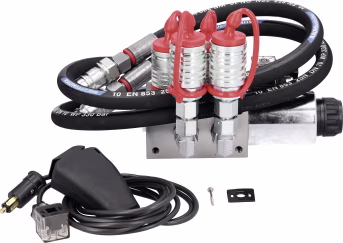

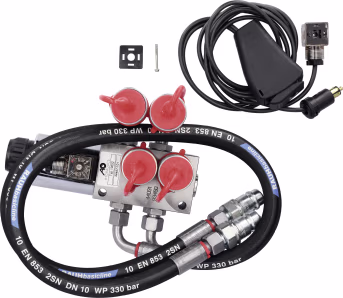

- 4 St. Kupplungsmuffen
- 2 St. Kupplungsstecker
- 2 St. Hydraulikschläuche 850 mm
- Diverse Verschraubungen
- Wippschaltergriff verkabelt
- Magnetstecker
Produktbeschreibung
Das Zusatzsteuerventil mit Wippschaltergriff ist in allen gängigen Hydrauliksystemen einsetzbar. Das 6/2-Wegeventil kann zur Erweiterung einer doppelt wirkenden Hydraulikfunktion eingesetzt werden.
In stromlosem Zustand fließt das Öl von den Anschlüssen "A" und "B" zu den Anschlüssen "A1" und "B1". Unter Strom (bestromter Magnet) erfolgt eine Umlenkung des Ölstroms von den Anschlüssen "A" und "B" zu den zusätzlichen Verbrauchern "A2" und "B2". Da das Ventil ein Schiebeventil ist, ist eine geringe innere Leckage zulässig. Dieses Ventil besitzt zusätzliche Hydraulikstecker und -schläuche an den Eingängen A und B. Außerdem sind an den Anschlüssen "A1", "B1", "A2" und "B2" Hydraulikkupplungsmuffen montiert. Diese sorgen für eine sehr schnelle und leichte Montage und Inbetriebnahme.
Das Steuerventil besitzt einen Elektroschalter, der in jeder Position rastet.
Das schreibt die Zeitschrift "profi":
"Für [einen] überschaubaren Betrag macht man aus einem dw-Steuergerät zwei dw-Steuergeräte, ohne dabei in die eigentliche Hydraulikanlage des Schleppers einzugreifen. Das Ventil eignet sich für alle Schlepper, bzw. Hydrauliksysteme. Vor allem für ältere Schlepper mit nur wenigen Steuergeräten ist die Lösung interessant. Das Fronthubwerk oder die hydraulischen Oberlenker "blockieren" dann keinen Anschluss mehr." profi, 4-2015, S. 99,91.
Einbauanleitung:
Das Steuerventil kann in jeder beliebigen Lage an den Durchgangsbohrungen 9 mm oder den M 8-Gewindebohrungen befestigt werden. Bei der Montage des Steuerventils auf einer Konsole sollte zwischen der Konsole und dem Steuerventil eine Unterlegscheibe an jeder Schraube positioniert werden, damit das Gehäuse sich nicht verziehen kann. Die Anschlüsse "A" und "B" werden mit den Hydraulikkupplungssteckern in die vorgesehenen Kupplungenmuffen gesteckt. Die vorgesehenen Kupplungsmuffen erleichtern die Montage der Verbraucheranschlüsse.
Der Griff mit dem Elektroschalter muss auf den Hebel des Zusatzsteuerventiles montiert werden, von dem aus auch die Kupplungsmuffen des Traktors verwendet werden. Die Stromversorgung muss so verlegt werden, dass das Kabel nicht beschädigt werden kann. Das Kabel mit dem Magnetstecker muss zum 6/2-Wegeventil verlegt werden. Der Magnetstecker ist mit dem Sockel der Spule zu montieren und der M 3-Schraube zu sichern.
Bedienungsanleitung:
Das 6/2-Wegeventil wird mit dem Steuerventil der Maschine bedient, auf dem der Elektroschalter montiert ist und die Ölversorgung zum 6/2-Wegeventil abgenommen wurde. Solange der Elektroschalter während der Benutzung vom Steuerventil der Maschine nicht bedient wird, strömt das Hydrauliköl durch das 6/2-Wegeventil von den Anschlüssen "A" und "B" zu den Anschlüssen "A1" und "B1", also zu dem schon vorhandenen Verbraucher.
Wird der Elektroschalter während der Benutzung vom Steuerventil der Maschine bedient, strömt das Hydrauliköl durch das 6/2-Wegeventil von den Anschlüssen "A" und "B" zu den Anschlüssen "A2" und "B2", also zu dem zusätzlichen Verbraucher.
Der Umschaltvorgang sollte vor Benutzung des Zusatzsteuerventils der Maschine erfolgen, um unbeabsichtigte Bewegungen der angeschlossenen Verbraucher zu vermeiden.
In stromlosem Zustand fließt das Öl von den Anschlüssen "A" und "B" zu den Anschlüssen "A1" und "B1". Unter Strom (bestromter Magnet) erfolgt eine Umlenkung des Ölstroms von den Anschlüssen "A" und "B" zu den zusätzlichen Verbrauchern "A2" und "B2". Da das Ventil ein Schiebeventil ist, ist eine geringe innere Leckage zulässig. Dieses Ventil besitzt zusätzliche Hydraulikstecker und -schläuche an den Eingängen A und B. Außerdem sind an den Anschlüssen "A1", "B1", "A2" und "B2" Hydraulikkupplungsmuffen montiert. Diese sorgen für eine sehr schnelle und leichte Montage und Inbetriebnahme.
Das Steuerventil besitzt einen Elektroschalter, der in jeder Position rastet.
Das schreibt die Zeitschrift "profi":
"Für [einen] überschaubaren Betrag macht man aus einem dw-Steuergerät zwei dw-Steuergeräte, ohne dabei in die eigentliche Hydraulikanlage des Schleppers einzugreifen. Das Ventil eignet sich für alle Schlepper, bzw. Hydrauliksysteme. Vor allem für ältere Schlepper mit nur wenigen Steuergeräten ist die Lösung interessant. Das Fronthubwerk oder die hydraulischen Oberlenker "blockieren" dann keinen Anschluss mehr." profi, 4-2015, S. 99,91.
Einbauanleitung:
Das Steuerventil kann in jeder beliebigen Lage an den Durchgangsbohrungen 9 mm oder den M 8-Gewindebohrungen befestigt werden. Bei der Montage des Steuerventils auf einer Konsole sollte zwischen der Konsole und dem Steuerventil eine Unterlegscheibe an jeder Schraube positioniert werden, damit das Gehäuse sich nicht verziehen kann. Die Anschlüsse "A" und "B" werden mit den Hydraulikkupplungssteckern in die vorgesehenen Kupplungenmuffen gesteckt. Die vorgesehenen Kupplungsmuffen erleichtern die Montage der Verbraucheranschlüsse.
Der Griff mit dem Elektroschalter muss auf den Hebel des Zusatzsteuerventiles montiert werden, von dem aus auch die Kupplungsmuffen des Traktors verwendet werden. Die Stromversorgung muss so verlegt werden, dass das Kabel nicht beschädigt werden kann. Das Kabel mit dem Magnetstecker muss zum 6/2-Wegeventil verlegt werden. Der Magnetstecker ist mit dem Sockel der Spule zu montieren und der M 3-Schraube zu sichern.
Bedienungsanleitung:
Das 6/2-Wegeventil wird mit dem Steuerventil der Maschine bedient, auf dem der Elektroschalter montiert ist und die Ölversorgung zum 6/2-Wegeventil abgenommen wurde. Solange der Elektroschalter während der Benutzung vom Steuerventil der Maschine nicht bedient wird, strömt das Hydrauliköl durch das 6/2-Wegeventil von den Anschlüssen "A" und "B" zu den Anschlüssen "A1" und "B1", also zu dem schon vorhandenen Verbraucher.
Wird der Elektroschalter während der Benutzung vom Steuerventil der Maschine bedient, strömt das Hydrauliköl durch das 6/2-Wegeventil von den Anschlüssen "A" und "B" zu den Anschlüssen "A2" und "B2", also zu dem zusätzlichen Verbraucher.
Der Umschaltvorgang sollte vor Benutzung des Zusatzsteuerventils der Maschine erfolgen, um unbeabsichtigte Bewegungen der angeschlossenen Verbraucher zu vermeiden.
