Produktdetails
| Spannung | 12 V DC |
|---|---|
| Anschluss | STM-3 |
| Nenndurchfluss | 70 l/min |
| L x B x H | 215 x 150 x 100 mm |
| Betriebstemperatur | -20 bis +80 °C |
| Betriebsdruck max. | 250 bar |
| Rücklaufdruck max. | 50 bar |
| Überdeckung | positiv |
| Gewicht | 7,2 kg |
| Betriebsmittel | Hydrauliköl nach DIN 51524 |
| Anzugsdrehmoment | 30 Nm |
Kurzbeschreibung
Ausführung

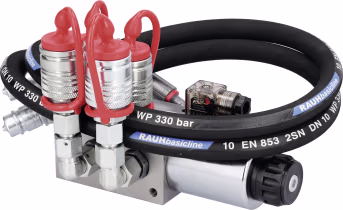

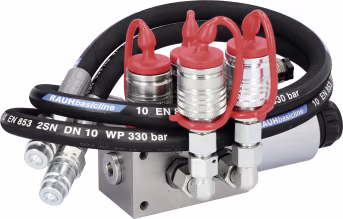

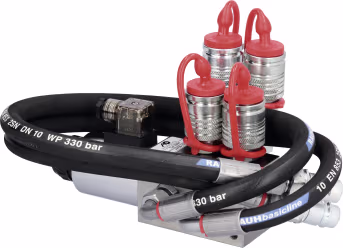

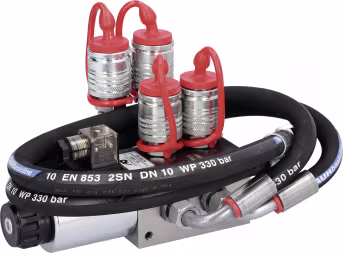

6/2 Wegeventil -TB-, Grundventilausführung, inkl. Elektroeinheit mit Wipptaster
Passend für
allen gängigen Hydrauliksystemen
Lieferumfang
- 4 St. Kupplungsmuffen
- 2 St.Kupplungsstecker
- 2 St. Hydraulikschläuche 850 mm
- Diverse Verschraubungen
- Wipptastergriff verkabelt
- Magnetstecker
Produktbeschreibung
Das Zusatzsteuerventil mit Wipptastergriff von AK-Regeltechnik ist in allen gängigen Hydrauliksystemen einsetzbar. Das 6/2-Wegeventil kann zur Erweiterung einer doppelwirkenden Hydraulikfunktion eingesetzt werden.
In stromlosem Zustand fließt das Öl von den Anschlüssen "A" und "B" zu den Anschlüssen "A1" und "B1". Unter Strom (bestromter Magnet) erfolgt eine Umlenkung des Ölstroms von den Anschlüssen "A" und "B" zu den zusätzlichen Verbrauchern "A2" und "B2". Da das Ventil ein Schiebeventil ist, ist eine geringe innere Leckage zulässig. Dieses Ventil besitzt zusätzliche Hydraulikstecker und -schläuche an den Eingängen "A" und "B". Außerdem sind an den Anschlüssen "A1", "B1", "A2" und "B2" Hydraulikkupplungsmuffen montiert. Diese sorgen für eine sehr schnelle und leichte Montage und Inbetriebnahme.
Das Steuerventil besitzt einen Elektrotaster, der nicht in der geschalteten Position gerastet ist.
Einbauanleitung:
Das Steuerventil kann in jeder beliebigen Lage, an den Durchgangsbohrungen 9 mm oder den M 8-Gewindebohrungen, befestigt werden. Bei der Montage des Steuerventils auf einer Konsole sollte zwischen der Konsole und dem Steuerventil eine Unterlegscheibe an jeder Schraube positioniert werden, damit das Gehäuse sich nicht verziehen kann. Die Anschlüsse "A" und "B" werden mit den Hydraulikkupplungssteckern in die vorgesehenen Kupplungenmuffen gesteckt. Die vorgesehenen Kupplungsmuffen erleichtern die Montage der Verbraucheranschlüsse.
Der Griff mit dem Elektrotaster muss auf den Hebel des Zusatzsteuerventiles montiert werden, von dem auch die Kupplungsmuffen des Traktors verwendet worden sind. Die Stromversorgung muss so verlegt werden, dass das Kabel nicht beschädigt werden kann. Das Kabel mit dem Magnetstecker muss zum 6/2-Wegeventil verlegt werden. Der Magnetstecker ist mit dem Sockel der Spule zu montieren und der M3 Schraube zu sichern.
Bedienungsanleitung:
Das 6/2-Wegeventil wird mit dem Steuerventil der Maschine bedient, auf dem der Elektrotaster montiert ist und die Ölversorgung zum 6/2-Wegeventil abgenommen wurde. Solange der Elektrotaster, während der Benutzung vom Steuerventil der Maschine, nicht bedient wird, strömt das Hydrauliköl durch das 6/2-Wegeventil von den Anschlüssen "A" und "B" zu den Anschlüssen "A1" und B1, also zu dem schon vorhandenen Verbraucher.
Wird der Taster, während der Benutzung vom Steuerventil der Maschine, bedient, strömt das Hydrauliköl durch das 6/2-Wegeventil von den Anschlüssen "A" und "B" zu den Anschlüssen "A2" und "B2", also zu dem zusätzlichen Verbraucher.
Der Umschaltvorgang sollte vor Benutzung des Zusatzsteuerventils der Maschine erfolgen, um unbeabsichtigte Bewegungen der angeschlossenen Verbraucher zu vermeiden.
In stromlosem Zustand fließt das Öl von den Anschlüssen "A" und "B" zu den Anschlüssen "A1" und "B1". Unter Strom (bestromter Magnet) erfolgt eine Umlenkung des Ölstroms von den Anschlüssen "A" und "B" zu den zusätzlichen Verbrauchern "A2" und "B2". Da das Ventil ein Schiebeventil ist, ist eine geringe innere Leckage zulässig. Dieses Ventil besitzt zusätzliche Hydraulikstecker und -schläuche an den Eingängen "A" und "B". Außerdem sind an den Anschlüssen "A1", "B1", "A2" und "B2" Hydraulikkupplungsmuffen montiert. Diese sorgen für eine sehr schnelle und leichte Montage und Inbetriebnahme.
Das Steuerventil besitzt einen Elektrotaster, der nicht in der geschalteten Position gerastet ist.
Einbauanleitung:
Das Steuerventil kann in jeder beliebigen Lage, an den Durchgangsbohrungen 9 mm oder den M 8-Gewindebohrungen, befestigt werden. Bei der Montage des Steuerventils auf einer Konsole sollte zwischen der Konsole und dem Steuerventil eine Unterlegscheibe an jeder Schraube positioniert werden, damit das Gehäuse sich nicht verziehen kann. Die Anschlüsse "A" und "B" werden mit den Hydraulikkupplungssteckern in die vorgesehenen Kupplungenmuffen gesteckt. Die vorgesehenen Kupplungsmuffen erleichtern die Montage der Verbraucheranschlüsse.
Der Griff mit dem Elektrotaster muss auf den Hebel des Zusatzsteuerventiles montiert werden, von dem auch die Kupplungsmuffen des Traktors verwendet worden sind. Die Stromversorgung muss so verlegt werden, dass das Kabel nicht beschädigt werden kann. Das Kabel mit dem Magnetstecker muss zum 6/2-Wegeventil verlegt werden. Der Magnetstecker ist mit dem Sockel der Spule zu montieren und der M3 Schraube zu sichern.
Bedienungsanleitung:
Das 6/2-Wegeventil wird mit dem Steuerventil der Maschine bedient, auf dem der Elektrotaster montiert ist und die Ölversorgung zum 6/2-Wegeventil abgenommen wurde. Solange der Elektrotaster, während der Benutzung vom Steuerventil der Maschine, nicht bedient wird, strömt das Hydrauliköl durch das 6/2-Wegeventil von den Anschlüssen "A" und "B" zu den Anschlüssen "A1" und B1, also zu dem schon vorhandenen Verbraucher.
Wird der Taster, während der Benutzung vom Steuerventil der Maschine, bedient, strömt das Hydrauliköl durch das 6/2-Wegeventil von den Anschlüssen "A" und "B" zu den Anschlüssen "A2" und "B2", also zu dem zusätzlichen Verbraucher.
Der Umschaltvorgang sollte vor Benutzung des Zusatzsteuerventils der Maschine erfolgen, um unbeabsichtigte Bewegungen der angeschlossenen Verbraucher zu vermeiden.
