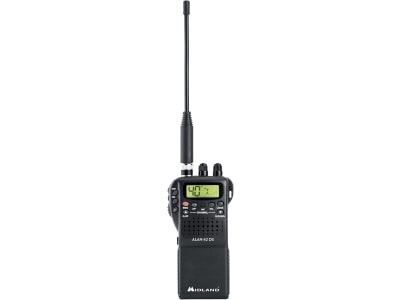

Albrecht® CB-Handfunkgerät "Alan 42 DS"

Produktdetails

Kanäle	DE 40/80 Kanäle FM; 12/40 Kanäle AM (umaschaltbar auf jede europäische Ländernorm)
Sendeleistung	4 W FM; 4 W bzw. 1 W AM
Spannung	7,2 – 13,8 V
Stromaufnahme	0,90 A
B x H x T	70 x 140 x 30 mm
Gewicht ohne Akku	220 g

Kurzbeschreibung

• Digitaler Squelch (Rauschsperre für Selektivrufverfahren)
• Umschaltbar auf jede europäische Landesnorm
• AM/FM-Modulation
• Noise Blanker (Rauschunterdrückung)
• EMG-Notrufkanal
• Batteriewarnung
• Empfangssignalstärke (RX) und Sendeleistung (TX)
• Sendeleistungsumschaltung High/Low
• Abnehmbare Antenne (BNC-Anschluss)

1. Antennenanschluss BNC – Zum Anschluss der mitgelieferten Flexantenne oder einer anderen geeigneten CB-Funk-Antenne an das Alan 42 DS.

2. Squelch-Knopf – Ermöglicht, den Schwellwert der Rauschsperre einzustellen, oder die automatische Rauschsperre (Digital Squelch) einzuschalten.

3. Ein-/Ausschalter, Lautstärkeregler OFF-VOL – Über diesen Drehregler wird das Gerät ein- und ausgeschaltet sowie die Lautstärke eingestellt. Drehen im Uhrzeigersinn erhöht die Lautstärke.

4. Mikrofonbuchse – Hier können Sie ein externes Mikrofon mit Sendetaste (PTT) oder VOX-Funktion anschließen.

5. Externer Lautsprecheranschluss – An diese Buchse kann ein externer Wiedergabelautsprecher angeschlossen werden.

6. Gürteltrageclip

7. Multifunktions-Display mit Hintergrundbeleuchtung – In dem Display werden die folgenden Informationen angezeigt:

• a) EMG – Direktschaltung auf den Notrufkanal
• b) Kanalanzeige (von 1 bis 40)
• c) LOCK – Tastatursperre ist eingeschaltet
• d) BATT – Batteriezustandsanzeige
• e) AM/FM – Zeigt die Modulationsart und ob der Noise Blanker aktiviert ist (in diesem Fall blinkt dieser Indikator)
• f) SC – Kanalsuchlauf aktiviert
• g) DW – Zweikanalüberwachung (Dual Watch)
• h) P. S. – Energiesparmodus aktiviert
• i) LOW – Erscheint, wenn das Funkgerät auf niedrige Sendeleistung schaltet
• j) Anzeige für relative Empfangs- und Sendeleistung
• k) RX-/TX – TX = Sendebetrieb, RX = Empfangsbetrieb
• l) Anzeige des gewählten Frequenzbandes

8. Taste EMG – Auf Knopfdruck läßt sich der Notrufkanal 9 direkt einschalten. In der Anzeige erscheint der Schriftzug EMG. Die manuelle Kanalumschaltung ist gesperrt, solange die EMG-Funktion aktiv ist. Zum deaktivieren dieser Funktion, drücken Sie erneut die Taste „EMG“.

9. Taste A/F–LCR – Auswahl der gewünschten Betriebsart (AM/FM). Die eingestellte Betriebsart wird entsprechend im Display angezeigt. Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste “A/F-LCR” statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall – Aufruf des zuletzt genutzten Kanals).

10. Mikrofon – Sprechen Sie beim Senden mit normaler Lautstärke in das Mikrofon.

11. Taste H/L – Mit diesem Schalter lässt sich die HF-Sendeleistung umschalten. Im Display wird die aktuell eingestellte Sendeleistungsstufe angezeigt: High (hohe Leistung, 4 W) oder Low (niedrige Leistung, 1 W).

12. Taste LOCK – Drücken dieser Taste sperrt alle Funktionstasten. Dadurch ist eine versehentliche Betätigung von Tasten ausgeschlossen. Erneutes Drücken der LOCK-Taste entriegelt die Tastatur.

13. Tasten QUICK UP/DOWN – Die Taste QUICK UP schaltet 10 Kanäle höher, während die Taste Quick DOWN 10 Kanäle tiefer schaltet.

14. Lautsprecher

15. Taste Dual Watch – Taste zum Aktivieren der Zweikanalüberwachung (DUAL WATCH), die eine zeitgleiche Überwachung von zwei beliebigen Kanälen Ihrer Wahl erlaubt.

16. Taste SC/Noise Blanker – Taste zum Aktivieren der Kanalsuchlauffunktion “SCAN”. Durch Einschalten des Suchlaufbetriebs lassen sich belegte Kanäle automatisch finden.

17. Taste ✩ – Einmaliges Drücken dieser Taste schaltet die Hintergrundbeleuchtung des Displays für ca. 5 Sekunden ein.

18. Sendetaste PTT – Durch Drücken der PTT-Taste wird der Sender des Alan 42 DS aktiviert.

19. Batterie-/Akkufach – Batterie-/Akkufach für 6 Alkalibatterien oder 8 NiMH-Akkus.

20. Aufnahme für die Trageschlaufe

21. Taste Channel UP – Durch Drücken der Kanalwahltaste „CHANNEL UP“ schalten Sie einen Kanal höher. Längeres Drücken aktiviert den Schnelldurchlauf.

22. Taste Channel DOWN – Durch Drücken der Kanalwahltaste „CHANNEL DOWN“ schalten Sie einen Kanal niedriger. Längeres Drücken aktiviert den Schnelldurchlauf.

23. Batterie-/Akkufachentriegelung

24. Kontakt für Zusatzantenne – Antennenanschluss über Bordspannungsadapter für den Mobilbetrieb.

• CB-Handfunkgerät "Alan 42 DS"
• Normales Strom-Ladegerät
• Batterie-/Akkuleerpack für 6 Mignon (AA) Alkali-Batterien
• Batterie-/Akkuleerpack für 8 Mignon (AA) NiMH-Akkus mit Ladeanschluss
• 12 V-Bordspannungsadapter mit PL-Stecker SO239 für externe CB-Antenne
• Flex-Antenne
• Gürtelclip
• Trageschlaufe
