Produktdetails

Seite links/rechts
Anschluss M 22 x 1,5
Nenndurchfluss 70 l/min
Betriebsdruck max. 220 bar
Rücklaufdruck max. 50 bar
Betriebstemperatur -20 bis +80 °C
L x B x H 275 x 110 x 40 mm
Überdeckung positiv
Betriebsmittel Hydrauliköl nach DIN 51524
Anzugsdrehmoment 30 Nm

Kurzbeschreibung

Ausführung:
für Bosch-System SB 23 OC -TB-, Rastung auf Schwimmstellung, sitzdichtend
Passend für:
Case IH:
743 XL, 745 XL ab Bj. 8/95, 844, 856 XL, 956 XL, 1055, 1056 XL, 1255–1455 XL, 1255–1455 XLA
CS 48, CS 58, CS 68, CS 75, CS 78, CS 86, CS 94, CS 110, CS 120, CS 130, CS 150, CS 964
CX 50, 60, 70, 80, 90, 100
4220, 4230, 4240

Claas ARES 720RZ

Deutz AgroStar 4.61, 4.71, 6.11, 6.21, 6.31, 6.61, 6.71, 6.81
Deutz AgroTron 4.70, 4.80, 4.85, 4.95, 6.00, 6.05, 6.15, 6.20, 6.30, 6.45

MF 3000er Serie Bj. 87 bis 02.89

Steyr 900er bis 9000er Serie

Zetor:
3320, 3320 R, 3340, 3341, 4320, 4341, 4340, 5320, 5340, 5341, 6320, 6340, 6341, 7320, 7340, 7341, 7520, 7540, 7540 S, 8520, 8540, 9245, 9520, 9540, 9540 S, 10245, 10520, 10540, 10540 LS, 11245, 12245, 16245, 18345

Valtra 6000er Serie

Lindner

Zetor

Produktbeschreibung

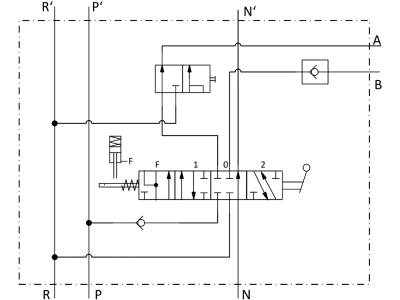

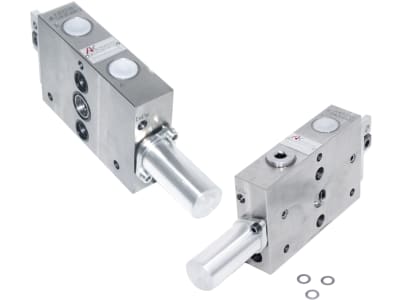

Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren eingesetzt wird. Es hat schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist.

Das Gerät hat eine Rasterstellung in der Position "Heben", die mit hydraulisch-automatischer Endabschaltung bestückt ist. Die Position "Senken" ist ebenfalls gerastet, allerdings ohne Endabschaltung. Schaltet man über die Senken-Position weiter, wird die gerastete Position "Schwimmstellung" eingeschaltet. (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf).

Die Position "Schwimmstellung" kann sowohl bei doppel- als auch bei einfachwirkenden Hubzylindern als gerastete Senken-Stellung eingesetzt werden. Das Zusatzsteuergerät ist von doppelwirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich.

Optional ist auch eine Seilzugfernbedienung lieferbar. Ein Stauventil ist integriert. Das Ventil kann durch eine frei positionierbare Dichtplatte links als auch rechts montiert werden. Die Dichtplatte ist im Lieferumfang enthalten.

Ein Hebel ist als optionales Zubehör lieferbar (Best. Nr. 10285751).

Einbauanleitung:
Ankerschrauben herausgedrehen und Endplatte oder Endventil abnehmen. Das neue Steuerventil kann als Ersatz oder zusätzliches Ventil eingebaut werden. Dichtplatte auf der Seite montieren, auf der die Dichtungen vom vorhandenen Steuerventil fehlen. Als zusätzliches Ventil muss es mit längeren Ankerschrauben montiert werden. Mit der Endplatte oder dem Endventil wird das Zusatzsteuerventil wieder verschraubt. Bitte achten Sie auf ein Anzugsdrehmoment der Ankerschrauben von 30 Nm. Die Montage erfolgt idealerweise mit einem Drehmomentschlüssel.

Es werden 3 St. Distanzscheiben (0,05 mm) mitgeliefert. Diese sind zwischen dem vorhandenen und dem neuen Ventil auf den Ankerschrauben anzubringen, damit der Ventilblock sich bei dem Anziehen der Schrauben nicht verzieht.

Bedienungsanleitung:
Das Steuerventil hat vier Stellungen - Mittelstellung, Druck auf A, Druck auf B und Schwimmstellung. Bei richtigem Anzugsdrehmoment bewegt sich der Steuerkolben leichtgängig aus jeder Position in seine Mittelstellung zurück.

Anschluss A beinhaltet die Zusatzfunktion Endabschaltung. Diese ist Aktiv, wenn Anschluss A einen Druck über 175 bar entwickelt. Schaltet das Ventil nicht automatisch ab, erreicht der Schlepper diesen Druck nicht, oder die Anzugsbolzen wurden zu fest angezogen und der Steuerkolben klemmt. Bei geklemmten Steuerkolben Anzugsdrehmomente der Ankerschrauben prüfen.

Das Ventil hat eine Umschaltung von doppelt- auf einfachwirkend. Sie sitzt über der Endkappe des Ventiles. Das Ventil wird vom Werk aus doppeltwirkend eingestellt ausgeliefert. Die Schraube wird soweit herausgedreht, bis diese am Gehäuse bündig abschließt. Die zusätzlich auf B eingeschraubte Verschlussschraube ist nur für den Fall der einfachwirkenden Funktion mitgeliefert.

Das Ventil hat eine Schwimmstellung hinter der Schaltposition B (Senken). Die Rastung der Schaltposition B wird nicht durch die Endabschaltung entriegelt.
