368,19 € / Stück

Produktdetails

Aktion Frühbezugsartikel
Anschluss M 18 x 1,5
Nenndurchfluss 60 l/min
Betriebsdruck max. 220 bar
Rücklaufdruck max. 50 bar
Überdeckung positiv
Anzugsdrehmoment 30 Nm
Betriebsmittel Hydrauliköl nach DIN 51524
Betriebstemperatur -20 bis +80 °C
L x B x H 130 x 220 x 50 mm
Gewicht 4,26 kg

Kurzbeschreibung

Passend für:
Deutz-System 07C -TB-

Deutz-Fahr:
Serie 2807 C, 3607 C, 3907 C, 4007 C, 4507 C, 4807 C, 5207 C, 6007 C, 6207 C, 6507 C, 6807 C, 7007 C, 7207 C, 7807 C, DX 3.10, DX 3.30, DX 3.50, DX 3.60, DX 3.65, DX 4.50, AgroPrima 4.31, Agro-Prima 4.51, Agroxtra 3.57, Agroxtra 4.07
Vergl. Nr.:
AK: 19009

Deutz-Fahr: 0435 8546, 0434 9394

Produktbeschreibung

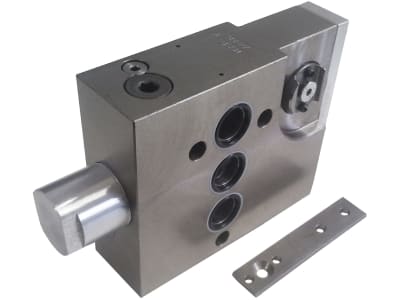

Bei diesem Zusatzsteuerventil handelt es sich um ein 5/4-Wegeventil, welches zur Steuerung von Zylindern und Hydromtoren manuell eingesetzt wird. Es besitzt schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohnen Lasten zulässig ist. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulich-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet. (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf). Die Position Schwimmstellung kann sowohl bei doppeltwirkenden als auch bei einfachwerkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Sie Senkenposition B hat eine Rastung ohne hydraulische Endabschaltung. Das Zusatzsteuergerät ist von doppelwirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich.

Einbauanleitung:
Die Endplatte oder das Endventil wird abgenommen in dem die Ankerschrauben herausgedreht werden. Das Steuerventil AK Artikel 19140 wird als Ersatz für ein Steuerventil eingesetzt oder als zusätzliches Ventil eingebaut. Als zusätzliches Ventil müssen längere Ankerschrauben oder Stehbolzen zum Einsatz kommen. Mit der Endplatte oder dem Endventil wird das Zusatzsteuerventil wieder verschraubt. Hier muss unbedingt ein Anzugsdrehmoment der Ankerschrauben oder der Stehbolzen von 30 Nm eingehalten werden. Dies kann mit einem Drehmomentschlüssel überprüft werden. Die Ankerschrauben sowie die Stehbolzen sind über Kreuz abwechselnd festzuziehen.
