867,51 € / Stück

Produktdetails

Anschluss G 3/4", G 1/2"
Nenndurchfluss 100 l/min
L x B x H 250 x 160 x 90 mm
Betriebstemperatur -20 bis +80 °C
Betriebsdruck max. 250 bar
Rücklaufdruck max. 70 bar
Überdeckung positiv
Gewicht 16,8 kg
Betriebsmittel Hydrauliköl nach DIN 51524
Anzugsdrehmoment 78 Nm

Kurzbeschreibung

Ausführung:
dw/dw Load Sensing
Lieferumfang:
Einhebelsteuerung mit 2 Seilzügen 2.000mm
Passend für:
Hydrauliksysteme mit Load-Sensing-Steuerung
Vergl. Nr.:
Walvoil DLM142/2

Produktbeschreibung

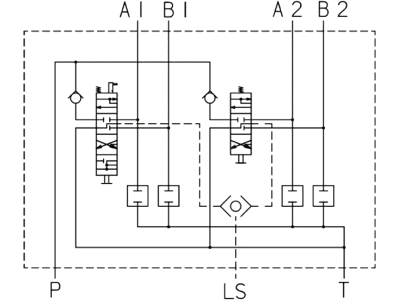

Der zweistufige Monoblock ist auf beiden Kolben doppeltwirkend ausgelegt. Auf dem ersten Kolben ist die Schwimmstellung in der vierten Position geschaltet.

Das Gehäuse ist aus speziellem Hydraulik-Guss gefertigt. Die Kolben sind einer speziellen Härtebehandlung unterzogen und vernickelt.

Das Load-Sensing-Ventil ist mit einem Wechselventil ausgestattet, dass das Load-Sensing-Signal schaltet. Beide Teilventile sind mit Rückschlagventilen ausgestattet, damit eine Mischsteuerung möglich ist.

Jeder Anschluss kann parallel mit Schockventilen ausgestattet werden. Das Ventil ist auf den Anschluss von Fernsteuerseilen zur Einhebelbedienung vorbereitet.

Einbauanleitung:
1. Planung zur Bestimmung der Positionen vom Steuerventil und Steuerkopf.

2. Haltevorrichtung für Position Steuerkopf, an der er befestigt werden soll, anfertigen.

3 .Vor Befestigung des Steuerkopfes an der Haltevorrichtung müssen die Seilzüge am Steuerkopf montiert werden. Zuerst den Zug mit M-6-Gewinde am Steuerkopf einschrauben und kontern. Dann Hülse des Seilzuges (M 16 x 1,5) in das Gehäuse des Steuerkopfes einschrauben und kontern. Jetzt wird der Steuerkopf an der Haltevorrichtung befestigt. Gleichzeitig Seilzüge in der endgültigen Lage verlegen.

4. Monoblock an der vorgesehenen Position befestigen. Zwei Befestigungslöcher an einer Konsole markieren. Ideal sind zwei M-8-Gewinde oder alternativ zwei 9-mm-Löcher. Monoblock anschrauben. Damit sich das Gehäuse bei der Montage nicht verzieht, sollten zwischen Konsole und Gehäuse Unterlegscheiben montiert werden.

5. Nun die Seilzüge am Einhebelsteuerventil montieren. Zuerst die Glocken vom Gehäuse abschrauben. Befestigungsschrauben bitte aufbewahren! Glocken auf die Seilzüge schrauben, so dass diese vom Gewinde auf die Kunststofffläche der Seilzüge rutschen. An den Steuerkolben befinden sich Adapter zur Montage der Seilzüge. Seilzugenden jetzt mit dem M-6-Gewinde an den Adaptern befestigen und kontern. Darauf achten, dass die Seilzüge richtig ausgewählt werden, entsprechend einer sinnvollen Bewegungsrichtung desSteuerkopfes. Glocken auf die Gewinde (M 16 x 1,5) schrauben, solange bis in jeder Bewegungsrichtung des Steuerkopfes der Hebel in der Mitte steht. Mit Befestigungsschrauben (M 6 x 20) Glocken befestigen. Kontermuttern (M 16 x 1,5) auf Gewinde der Seilzüge drehen, um Seilzüge mit den Glocken zu kontern.

6. Kontrolle der Bewegungen des Steuerkopfes. Darauf achten, dass in Fahrtrichtung erst die Stellung "Senken" und dahinter die gerastete "Schwimmstellung" erreicht werden muss.

7. Bei der Montage der Hydraulikanschlüsse darauf achten:
Zuerst wird der Anschluss P montiert (3/4"). Bei Load-Sensing-Hydrauliksystemen muss die Druckleitung unterbrochen werden und zum Einhebelsteuerventil geführt und angeschlossen werden. Zusätzlich Anschluss für Load-Sensing-Signal anschließen. Anschluss liegt zwischen den beiden Anschlussglocken für die Seile.

b.) Das Einhebelsteuerventil ist mit einem Anschluss für den Weiterlauf ausgerüstet. Dieser ist verschlossen und befindet sich auf der rechten Seite.

c.) Der Anschluss zum Tank oder Rücklauf wird vorn rechts angeschlossen (3/4").

d.) Die Verbraucheranschlüsse liegen auf der Rückseite des Gehäuses und sind für den Aufbau eines Multikupplers sinngemäß angeordnet (G 1/2").

Funktionen:

  • Druckbegrenzungsventil sichert vor Überbelastung
  • Von oben gesehen linker Steuerkolben hat längere Endkappe - A=Heben, Mittelstellung, B=Senken und Schwimmstellung gerastet
  • Von oben gesehen rechter Steuerkolben hat kurze Endkappe - A=Heben, Mittelstellung, B=Senken
  • Es können auch Mischfunktionen erzeugt werden. Diese sind durch Stauventile gegen das unbeabsichtigte Absenken von Lasten gesichert.
